ל"אקלים העירוני" יש השפעה ניכרת על חייהם של תושבי הערים ועל רווחתם הגופנית והנפשית בתוך הבית ומחוצה לו. אם נהפוך את הערים שלנו למקומות שנעים יותר לחיות בהם, מבחינת תנאי האקלים המקומיים, נשפר בצורה ניכרת את איכות החיים של התושבים ואת בריאותם. מחקרים קיימים מציינים את קרינת השמש כאחד הגורמים החשובים ביותר בקביעת מאפייני ה"אקלים העירוני"

מאמר זה, התפרסם לראשונה בספר התערוכה "צל ערים" שננעלה בסוף אוקטובר 2015.

ד"ר אביבה פיטרס, חוקרת ומרצה באוניברסיטת בן-גוריון בנגב ובמרכז מדע ים המלח והערבה. מתמחה בפיתוח כלים אנליטיים לניתוח של סביבות מורכבות בדגש על סביבות עירוניות.


למעלה ממחצית מתושבי העולם מתגוררים כיום בערים. לפי התחזיות, עד שנת 2030 שני שלישים מאוכלוסיית העולם תתגורר בסביבות עירוניות. בישראל, כ־ 85% מהאוכלוסייה מתגוררת ביישובים עירוניים. תופעת העיור תמשיך להגדיר את דפוסי ההתיישבות של האנושות, עם כל ההשלכות הנלוות לכך. כיום, אנחנו מודעים יותר מאי פעם לאופן שבו העיר משפיעה על איכות החיים של התושבים ועל איכות הסביבה. את מקומה של התכסית הטבעית שכיסתה את פני השטח תופסת התכסית העירונית והאלמנטים העירוניים המשפיעים על מאזן האנרגיה של העיר (1) ומייצרים תופעה מקומית הידועה בשם "אקלים עירוני". (2)

ל"אקלים העירוני" יש השפעה ניכרת על חייהם של תושבי הערים ועל רווחתם הגופנית והנפשית בתוך הבית ומחוצה לו. לטמפרטורת האוויר לדוגמה, השפעה מכרעת על הנוחות התרמית של בני האדם בייחוד באזורים צחיחים, שבהם יש צורך בהצללה ובקירור פאסיבי בקיץ ובחימום פאסיבי בחורף. הנוחות התרמית משפיעה גם על כמות האנרגיה שאנשים צורכים בקירור ובחימום החללים שבהם הם נמצאים, על אופן השימוש שלהם בכלי-רכב ובתחבורה ציבורית על מנת להגיע ממקום למקום ועל כלל פעילויותיהם מחוץ לבית. שטחי חוץ שאינם נוחים מבחינה אקלימית יהפכו, ללא ספק, לשטחים לא־פונקציונאליים שבקושי ייעשה בהם שימוש ואשר יעודדו אנשים לבלות זמן רב יותר בחללים סגורים ויגדילו את צריכת האנרגיה הנדרשת על מנת לחמם ולקרר חללים אלו. לכן, אם נהפוך את הערים שלנו למקומות שנעים יותר לחיות בהם, מבחינת תנאי האקלים המקומיים, נשפר בצורה ניכרת את איכות החיים של התושבים ואת בריאותם. מחקרים קיימים מציינים את קרינת השמש כאחד הגורמים החשובים ביותר בקביעת מאפייני ה"אקלים העירוני". (4)

למורפולוגיה של הסביבה העירונית, המורכבת מהגיאומטריה של האלמנטים העירוניים (כגון בניינים ועצים) ופיזורם במרחב, השפעה רבה על מידת החשיפה של שטחי החוץ וחזיתות המבנים לקרינת השמש. החשיבות של החשיפה לקרינת השמש של הרחובות והבניינים מתועדת היטב במחקר המדעי. (5)

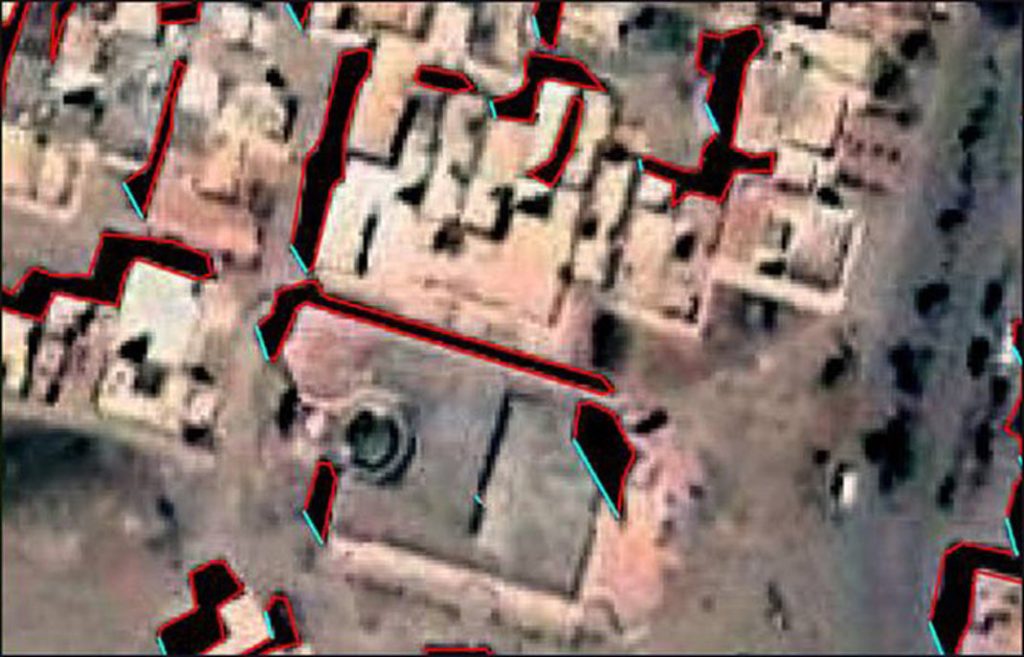

תמונה 1: חילוץ צללים, המיוצגים באדום (פלט),מתוך הדמיית לוויין (קלט) (7)

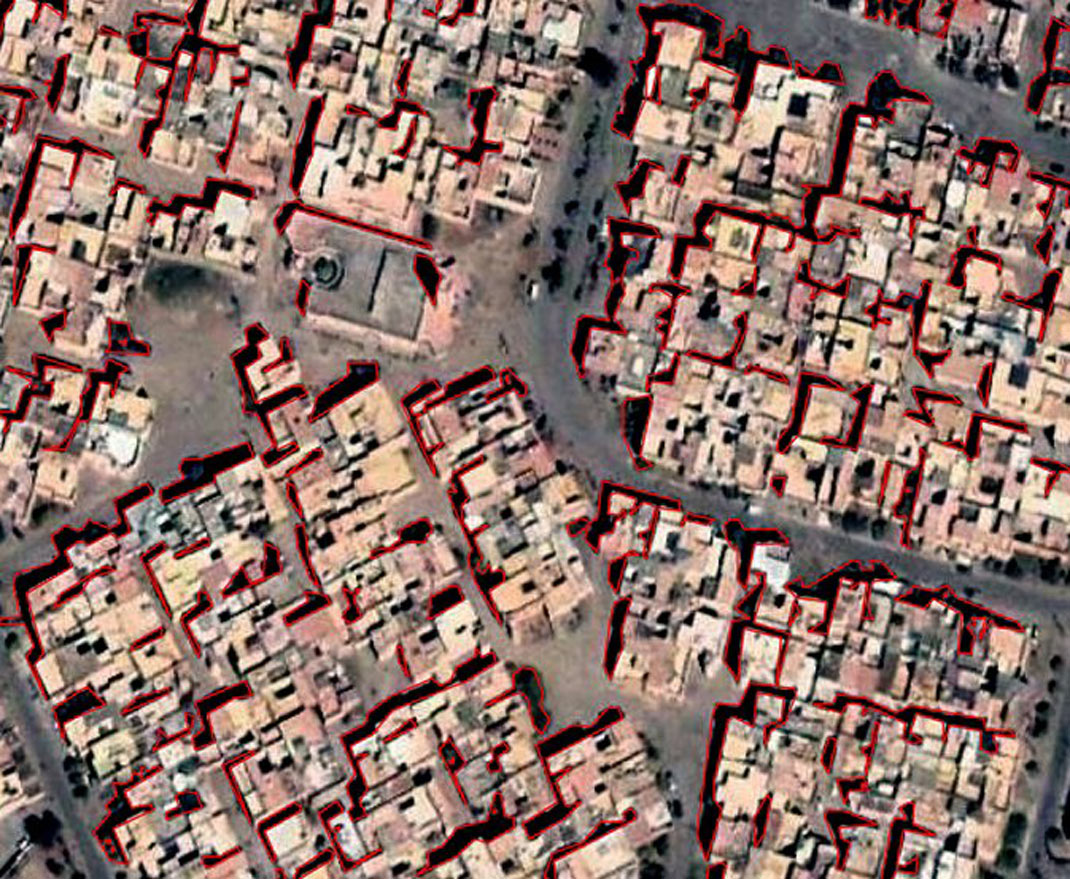

תמונה 2: זיהוי הקווים המייצגים את אורך הצל (קווים כחולים), שמשמש בחישוב גובה הבניינים ובשחזור המורפולוגיה העירונית בתלת-ממד

הרזולוציה המרחבית והעתית הגבוהה של הדמאות הלוויין ושל תצלומי האוויר נותנת לנו ייצוג מעודכן של הסביבה העירונית. עם זאת, אחת הבעיות המרכזיות בתהליך הזיהוי האוטומטי של אובייקטים עירוניים על בסיס צילומים דו־ממדיים היא שברוב המקרים, הפלט כולל רק היטלים דו־ממדיים של האלמנטים העירוניים ללא המידע הנדרש על גובהם. אחד הפתרונות לכך הוא להשתמש בצללים שמטילים אלמנטים שונים ואשר מופיעים בצילום, ובייחוד באורכם של הצללים, כדי לחלץ מידע תלת־ממדי. ניתן לחשב את גובהם של האובייקטים לפי אלגוריתמים קיימים, מיקום השמש (קרי התאריך והזמן המדויק של הצילום וקו הרוחב הגיאוגרפי) והשיפוע הטופוגרפי. ישנן מגוון שיטות לזיהוי של אזורים מוצלים מתוך צילומים דו־ממדיים (6). התמונה הראשונה מציגה פלט של מערכת לזיהוי צל מוטל שפותחה על ידי פיטרס ועציון (2012), שבה הזיהוי מתבסס על מקורות מידע חינמיים זמינים לכל, כגון Google Earth. הפלט משמש לקביעת אורכם של הצללים למטרת מידול תלת־ממדי של המורפולוגיה העירונית.

שיחזור המורפולוגיה העירונית התלת־ממדית ובניית מודלים תלת־ממדיים של תוכניות בינוי מוצעות יוכלו לסייע במידול דפוסי צל במיקומים גיאוגרפיים שונים ובזמנים שונים. הערכה של תוכניות בינוי עירוניות היא בעלת חשיבות מכיוון שהאוריינטאציה של הקירות והחלונות ביחס לקרינת השמש מהווה גורם חשוב בתכנונם של חללים פנימיים וחיצוניים אשר יהיו בעלי נוחות תרמית. יש להביא בחשבון את מידת חשיפת קירות הבניין לשמש כבר בשלב התכנון של החלונות ושל מערכות ההצללה. תמונה 3 מציגה פלט של מערכת אוטומטית המחשבת את הצל המוטל מבניינים שונים בקנה מידה עירוני ובזמנים שונים. המערכת מבוססת על מיקומו של הבניין ביחס למיקומה של השמש בנקודת זמן נתונה (8). מערכות לניתוח ומידול דפוסי צל עירוניים יוכלו לתמוך בזיהוי אזורים החשופים לקרינת שמש ישירה במטרה לסייע בתכנון אקלימי נכון של שטחי חוץ ושילוב של שיקולים אקלימיים בתוכניות בניין־עיר; בייצור מפות־צללים וניתוח החשיפה לקרינת שמש של הצמחייה העירונית כך שתכנון הנוף יתאים לשיקולי חשיפה לאור/צל; ובזיהוי אזורים מתאימים להתקנת מערכות פוטו־וולטאיות וקולטים סולאריים על גגות בניינים. הבנת דפוסי הצל שמטילים אלמנטים עירוניים שונים היא חיונית לתכנון בן־קיימא ולפיתוח מדיניות תכנון אשר יגדילו באופן משמעותי את איכות החיים של בני האדם בסביבה העירונית.

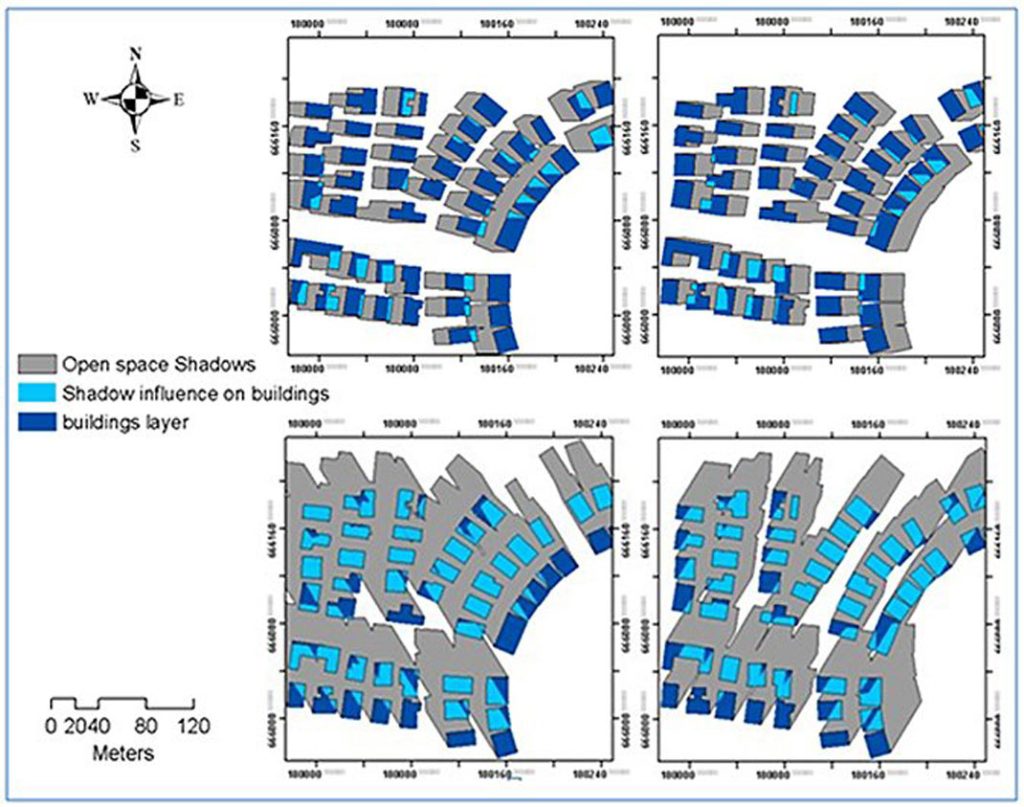

תמונה 3: פוליגונים המייצגים צללים. המערכת מייצרת את הצל המוטל מבניינים בהתאם להגדרות משתנות של תאריך וזמן (9)
